无需长篇大论,观看变压器油色谱在线监测系统交直流试验变压器欢迎来电咨询视频,让你瞬间爱上我们的产品。


以下是:江西萍乡变压器油色谱在线监测系统交直流试验变压器欢迎来电咨询的图文介绍

天正华意电气设备(萍乡市分公司)严格执行质量管理体系标准。 公司研发设计生产出的 配电终端测试仪产品,品质,品味,满足不同消费群体的个性需求,在内地许多城市设立多个分公司和办事处, 配电终端测试仪产品畅销全国各大城市,欧美等全球地区。

天正华意电气设备(萍乡市分公司)全体员工将一如既往,锐意进取,以优良品质,以朴质诚信的心胸与各界朋友真诚合作,互利共赢。



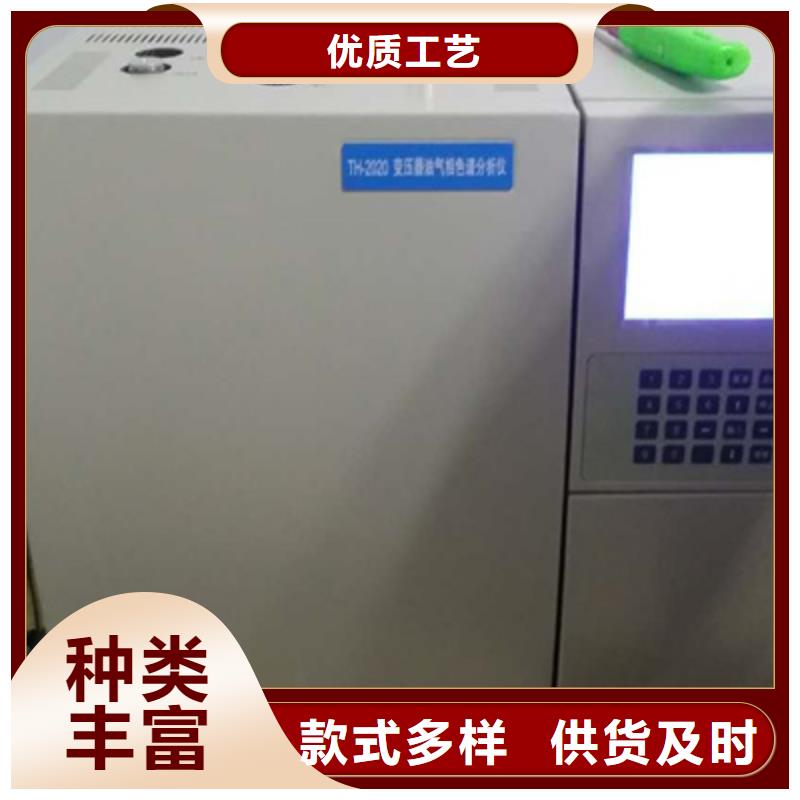

江西萍乡变压器油色谱在线监测系统通入气体后,用秒表测量皂膜由0点到10所经过的时间,以ml/min计算气体流量。为了避免污染气路,一定要注意流量计内部皂液的使用高度,以防止皂膜溶液从流量计流入气路。例如:用秒表测量皂膜由0点到10ml所经过的时间为 12秒,则所测流量F=10*60/12=50ml/min 流量测量示意可以起用仪器秒表功能:皂膜由0点到Xml所经过的时间为 T秒,则所测流量F=60/T的数值* X ml/min四、填充柱安装图九 填充柱外型尺寸图图十 填充柱安装图 第四章 键盘及其控制操作控制面板打开位于机箱右下面的电源开关,仪器通电,液晶显示屏点亮。仪器经过自检,数秒后,显示如[图十二]界面(当光标处于后面任一界面下面的状态时,可按“0”键回到此界面);再经过数秒后,界面显示为如[图十三]。此界面为温度控制界面,此时光标位于温度设定栏。如果要将检测器升温至260℃,只需将光标移至检测器的设定温度处,依次按下:《2》+《6》+《0》+《确认》键,此时检测器的设定温度为260℃。如果输入错误可按两次“·”键进行;重新设定温度。用同样的方法可以给柱箱、汽化、检测器设定温度。运行时间栏是从此次开机开始计时到关机前的时间,下次开机,重新计时。加热状态栏,“0”表示关,“1”表示开。即将光标移至加热状态栏,依次按《1》+《确认》键 将显示“开”状态,依次按《0》+《确认》键,将显示“关”状态。在设置温度时必须注意不能超过保护温度,仪器设定初始保护温度值为400℃。当仪器某一温度加热区温度参数设置不当或由于各种原因产生仪器温度失控。




江西萍乡变压器油色谱在线监测系统工作流程1、变压器油经闭路循环进入油气分离室,受检油样在真空环境及电磁激振作用下,实现油气分离。2、经冷阱除油后,分离出的故障特性气体导入气体定量室后,在载气的作用下流经色谱柱。利用色谱柱对各个气体组份具备不同的吸附\解附作用,使故障特性气体被依次分离。3、气敏传感器按出峰顺序对故障特性气体逐一进行检测,并将故障气体的浓度特性转换成电信号。4、数据处理单元对电信号进行分析处理,分别计算出故障气体各组份浓度。5、通信模块将气体组份浓度、载气压力状态、谱图等数据信息按照TCP/IP、IEC61850通信协议上送过程层网络,变压器状态监测主IED故障诊断系统对色谱数据进行综合分析诊断,超过设定注意值时进行报警,实现变压器故障的在线监测。3.4系统结构图3-1系统结构在功能上划分为油样获取单元、油气分离单元、载气单元、色谱检测单元、控制与数据处理单元、通信接口单元。1、油样获取单元经油泵强循环从变压器主油箱取得油样,并送入脱气室。



江西萍乡变压器油色谱在线监测系统技术参数2.1基本数据1、额定数据额定电压:AC220V。功率消耗:在额定工作电压下,功率消耗不大于1000w 。2、检测指标表1气体组分检测指标气体组分小检知浓度测量范围检测精度监测周期小监测周期2小时。可按用户需要任意设定监测周期。4、重复性对同一油样(以乙烯C2H4浓度50μL/L 计算),连续进行5次油中气体成份分析,试验结果之间的差异不超过5次平均值的10%。5、测量误差对检测限值和检测限值之间气体含量的油样进行分析的同时,取同一油样在气相色谱仪上检测,以色谱仪检测数据为基准,计算测量误差。在线监测装置检测数据色谱仪检测数据测量误差 色谱仪检测数据测量误差:检测限值或±30%,取两者值。6、通信接口电气以太网接口:通讯串口:、外形尺寸本产品外形为长方形箱体,采用1.5mm 厚冷板。具体尺寸如下:1400mm720mm420mm。2.2环境条件1、环境温度:-40°C~+55°C;2、相对湿度:5%~95%无冷凝;3、大气压力:80kPa ~110kPa;4、海拔高度:0~3000m。2.3绝缘性能1、绝缘电阻A、在标准试验环境下,绝缘电阻符合表2的要求。表2标准试验环境下绝缘电阻要求额定电压Ur绝缘电阻值Ur≤60V≥5MΩUr>60V≥5MΩ注:与二次设备及外部回路直接连接的端口回路,绝缘电阻采用Ur > 60V的要求B、在温度(+40±2)°C,相对湿度(93±3)%恒定湿热试验环境下,绝缘电阻符合表3的要求。表3恒定湿热环境下绝缘电阻要求额定电压Ur绝缘电阻值Ur≤60V≥1MΩUr>60V≥1MΩ注:与二次设备及外部回路直接连接的端口回路,绝缘电阻采用Ur > 60V的要求2、介质强度在标准大气条件下,介质强度符合表4要求。表4介质强度要求额定电压Ur试验电压有效值Ur≤60V0.5kVUr>60V2.0kV注:与二次设备及外部回路直接连接的端口回路,介质强度采用Ur > 60V的要求3、冲击电压在标准大气条件下,在电源及信号端口对外壳之间施加标准雷电冲击电压。




点击查看天正华意电气设备(萍乡市分公司)的【产品相册库】以及我们的【产品视频库】
