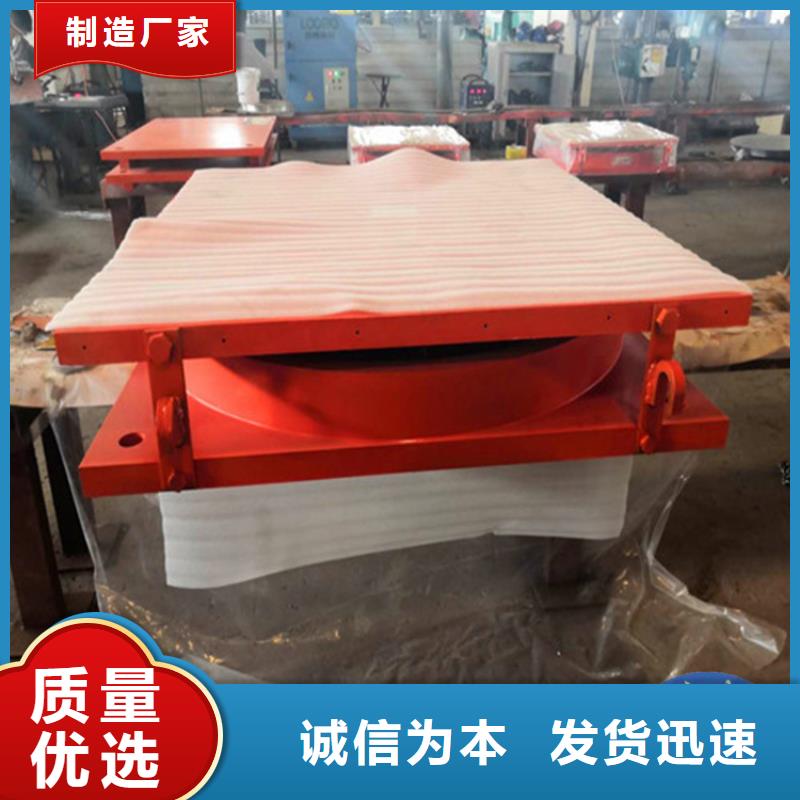

盆式橡胶支座-建筑用支座质量层层把关

抗震型盆式橡胶支座各部件如钢件、橡胶、聚四氟乙烯板、不锈钢滑板等其材质必须符合标准要求。盆式橡胶支座外观质量和部件之间的配合公差应符合标准和设计图纸要求，尤其应注意聚四氟乙板与中间钢板凹槽、密封圈与盆环及橡胶板与钢盆之间的配合公差，还应对不锈钢滑板和聚四氟乙烯滑板的外观质量进行检查，并根据厂方装箱清单对配件如地脚螺栓、底柱、垫圈等进行验收。 4、对于盆式橡胶支座整体力学性能试验可按标准规定方法进行。检测项目包括支座竖向压缩变形和盆环径向变形。标准要求在设计荷载作用下支座竖向压缩变形不得大于支座总高的2%，盆环上口径向变形不得大于盆环外径的0.5‰ ，支座残余变形不得超过总变形量的5%。测试实体支座摩阻系数选用支座承载力不大于2MN的活动支座或试件代替。抗震盆式橡胶支座支承垫石的平面大小应能承受上部构造荷载为宜，一般长度和宽度都比盆式支座的下钢板大250mm以上。垫石高度应大于65mm，以保证从到墩台顶面有足够的空间高度，用来安放千斤顶，供盆式支座调换时使用。垫石四周做成坡面，以防积水。

GPZ (II)盆式橡胶支座的技术性能 　　1、竖向承载力 　　盆式橡胶支座系列的竖向承载力（即支座反力，单位MN ）分31 级，即0 .8 、1 、1.25 、1.5 、2 、2.5、3 、3 .5 、4 、5 、6 、7 、8 、9 、10 、12.5 、15 、17.5 、20 、22.5 、25 、27.5 、30 、32.5 、35 、37.5 、40 、45 、50 、55 、55 和60MN。 　　在竖向设计荷载作用下，支座压缩变形值不大于支座总高度的2 % ，盆环上口径向变形不大于盆环外径的0.5 ％。，支座残余变形不超过总变形量的5 ％。 　　2 、水平承载力 　　盆式橡胶支座系列中，固定支座在各方向和单向活动支座非滑移方向的水平承载力均不小于支座竖向承载力的1O％。抗震型支座水平承载力不小于支座竖向承载力的20 ％。 　　3 、转角 　　盆式橡胶支座转动度不小于0.O2rad 。 　　4 、摩阻系数 　　加5201硅脂润滑后，常温型活动支座设计摩阻系数小取0.03 。 　　加5201硅脂润滑后，耐寒型活动支座设计摩阻系数小取0.06 。
