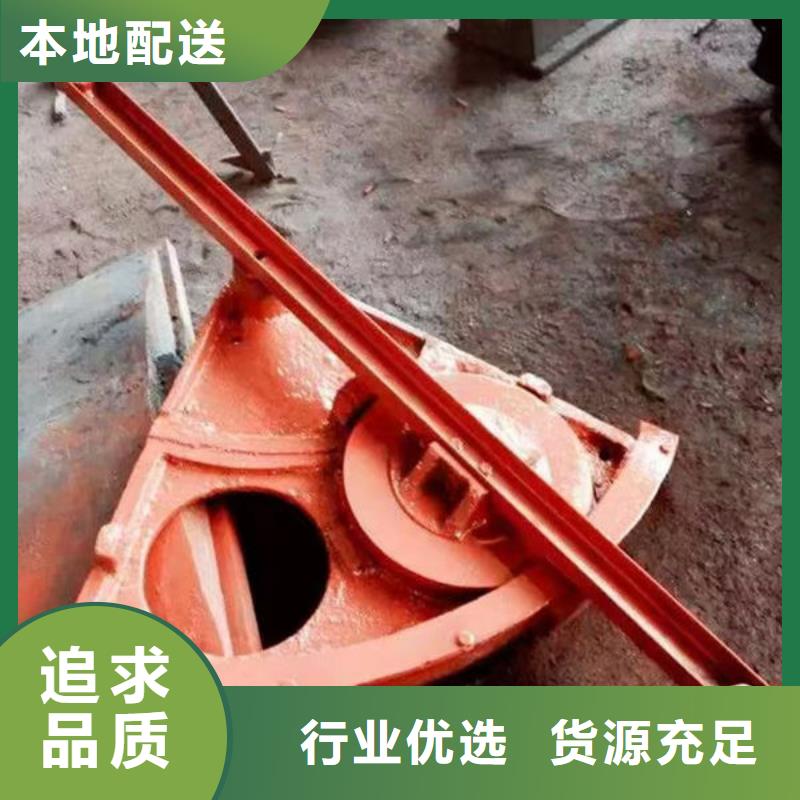

以下是:内蒙古鄂尔多斯铸铁闸门铸铁拍门质量为本的图文介绍





吊耳可与门板整体铸造或用螺栓(螺钉)与门板连接。

                           2                          mm  闸门孔口规格  板厚 700 6 >700-1100 8 > 1100-2000 12 > 2000-3000  14  :矩形闸门的密封座厚度以闸孔的长边尺寸为准。    吊块螺母与门板的连接结构,应能防止吊块在门板的螺母匣中转动,对于明杆式闸门,吊块螺母为普通螺纹,可用销或螺钉固定,对于暗杆式闸门,吊块螺母为梯形螺纹,与传动螺杆互为螺旋副。  传动螺杆  传动用螺杆应按 工作开启和关闭力设计,其拉伸、压缩和剪切强度的系数不小于5,螺杆的柔度不大于200 楔紧装置   在闸门二侧必须设置可调节的楔紧装置。楔紧副(如楔块与楔块、楔块与偏心销等)两楔紧面的表面粗糙度不大于3.2 μm 楔紧件用螺钉(螺柱)分别固定在门板及门框上。   销轴与螺钉、螺栓等紧固件  所有装配螺钉、螺栓、螺母、地脚螺栓和销轴等应按 开启和关闭力设计,其拉伸、压缩和剪切强度的系数应不小于5






注意事项:  铸铁闸门必须整体安装,闸框与闸门不能折开,闸门的出水口必须与预留的出水口一致,并采用以上介绍的安装方式固定后。再把闸框与闸门的固定螺丝拆开,小编再次强调,必须安装完毕后再把闸门和闸框的固定螺丝及小压条拆开。如果没有安装好就拆,后果自行负责。  建议客户谨慎安装,如有不会可以咨询本厂工程师。@

 一、总体结构及安装方式  1 本公司的铸铁镶铜闸门结构及安装方式齐全,按结构可分为:  单向升杆式方、圆闸门(型号:SFZSYZ) 单向暗杆式方、圆闸门(型号:AFZAYZ)  双向升杆式方、圆闸门(型号:SSFZSSYZ) 启闭机按结构分为:手轮式(型号:QSL)、手摇式(型号:QSY)、手电两 用式(型号:QDA)及双吊点式(型号:QDSQSS a) 靠壁式:适用于圆闸门φ200-φ1200,方闸门300-1000等单向闸门的安 装,土建预留孔比闸门口径大100mm  b) 附壁式:适用于所有规格的单向及双向闸门的安装,土建预留与闸门口 径相同。

    靠壁式                                 附壁式

    法兰式                           下开式  c) 法兰式:适用于所有规格的单向及双向圆闸门的安装,穿墙管的法兰密 封面尺寸应与闸门的法兰密封面尺寸一致,穿墙管应伸出墙面150-200mm以确保安装,当穿墙管为钢管时,需与闸门法兰配制一只钢法兰,安装时两法兰装配后再与穿墙管焊接,法兰标准为:JB/T81-94PN0.25MPa  d) 平底式:适用于泥沙量较大,特别有块状物容易在闸门前造成堵塞的场合。  e) 下开式:适用于上开时无空间的场合,只适用于单向闸门安装。  f) 自撑式:适用于渠道安装,上部无法设置启闭机平台的场合。





主要部件材质:  门板                     不锈钢 闸槽          不锈钢  密封条             橡胶 传动螺杆        45# 传动螺母         铜合金  门架               不锈钢 螺栓、螺母、垫圈        不锈钢  五、设备设计、制造、检验所遵循的标准目录:   该设备设计、制造、检验测试、验收标准、标志包装运输贮存及安装调试 过程所遵循ISO9001质量体系保证及有关通用标准,这些标准为国标(GB)部标(JB)或企标。这些通用标准目录省略,只提供专用标准如下:  JB2932-86            水处理设备制造技术条件 GB5796-1986          梯形螺纹 GB12220-1989         通用阀门标志  GB12222-1989         多回转阀门驱动装  置的连接 GB12225-1989         通用阀门,铜合金铸铁技术条件 GB/T12252-1989       通用阀门      供货要求 ZB  J16002-1987      阀门电动装置    技术条件 AWWAC501-87          美国水协标准  GBJ303-88           建筑电气安装工程质量检验评定标准  TJ305-75       建筑安装工程质量检验评定标准—通用机械设备安装工程 TJ306-77           建筑安装工程质量检验评定标准容器工程  TJ307-77          建筑安装工程质量检验评定标准—工业管道安装工程 GB50268-97       给水排水管道工程施工及验收规范 GB50235-97       工业金属管道工程施工及验收规范 GB50231-98         机械设备安装工程施工及验收通用规范  SZ-06-99            排水工程机电设备安装质量检验评定标准 GB50278-89          起重设备安装工程施工及验收规范

DL/T5018-94           钢闸门制造、安装及验收规范 GB/T13927-92         通用阀门压力试验 JB/ZQ4000.2-86       切削加工件通用技术条件     JB/ZQ4000.3-86       焊接件通用技术条件 JB/T5000.5-98        有色金属铸件通用技术条件     JB/ZQ4000.9-86       装配技术条件     JB/ZQ4000.10-86      涂装通用技术条件     JB/ZQ4286-86         包装技术通用技术条件 GB1220               不锈钢棒  GB3797-84             装有电子器件电控箱技术条件 GB/T4942.2-93        低压电器外壳防护等级  GB8923-85            涂装前钢材表面锈蚀等级和除锈等级     YJ010                抛丸喷砂技术条件及检验方法 JB/Z4000.1-86        产品检验通用技术条件 制造厂               渠道闸门安装技术手册       适用于本产品的“产品出厂前的检验规则和方法”      适用于本产品的“产品安装手册”及“产品安装检验规则和方法” 适用于本产品的“产品型式试验规则”“产品的试验方法”  以上技术标准如有废止,执行现行技术标准
