绝缘鞋手套耐压装置为了配合实施电网公司颁发的《电力工器具性试验规程》（即DL/T1476-2015），本公司根据多年的工器具试验经验，研制了力学机械性能实验设备。该机可以完成《规程》中规定的所有工器具（带、脚扣、升降板、竹（木）梯、帽）的力学性能性试验。本试验机由龙门液压架、帽试验台和包括单片机测控系统的控制柜组成，具备手动操作和自动操作系统。在自动操作系统中，通过键盘和人机对话可直接选择工器具名称进行性试验，也可自行设定参数进行其它种类器具的力学性能试验，所有的试验参数和操作提示、工作图线均显示在液晶屏上，试验结束后能打印出试验报告。性试验项目：1、大腰带（围杆带、围杆绳）2、小腰带（护腰带）3、脚扣4、升降板5、腰绳6. 竹（木）梯（选配）7. 帽本机也可自行设定参数做其他种类器具（如缓冲器和自锁器具等）的力学性能试验。本机特点：1、项目齐全，包括所有电力工器具的力学性能试验2、汉字菜单显示，人机对话操作3、加载平稳，无过冲现象，保护被测样品4、峰值记录（常用于帽和其他破坏性试验）5、可手动或/自动操作，操作方便、准确6、可自行设定参数做其他种类器具（如缓冲器和自锁器具等）的力学性能试验。技术参数拉力20KN小速度：30 mm /min（另分快、慢档）高度：2500mm 行程：1000 mm冲力：20KN准确度级别：1.0力值设定小示值：0.001kN电源：三相380V＋5％；50 Hz 安装尽寸： 控制柜：长1000mm， 宽750 mm，高1200 mm 受力架：长1020mm， 宽750mm，高1550mm帽：长600mm， 宽380mm，高1500mm

绝缘鞋手套耐压装置屏幕左下方显示电池电量模拟条，满格时表示电池已充满。建议用户在剩余一格时进行充电。电池电量信息由红外数据通讯传递，在红外通讯非正常状态下的显示不是电池电量实际信息，请在红外通讯正常条件下检查电池电量信息。开机后，按液晶屏右侧控制键盘任意键即可进入主菜单。试验操作4.2.1主菜单的选择按“∧”“∨”键可选择主菜单上的选项(试品参数设定、查询试验结果、全自动耐压试验、系统设定、试验记录等)，按“确认”键进入所选项目子菜单。4.2.2试品参数设定进入主菜单，选择“试品参数设定”项，按“确认”键进入“试品参数设定”子菜单。显示序号为当前测试仪内所存储的一组试品参数。要进行新一组绝缘靴、手套的试验须新建一条记录，选定“新建”菜单按确认键，序号加一，分别进行试品编号、试验电压等项目的设定。按“∧”“∨”键选择项目，“ ”键选择参数。然后按“确认”键保存并返回。“试品编号”为一组试品的代号，可设置为6位数字；“试验电压”为试验变压器高压输出电压，根据需要进行设定。例如，要做1组（8只）绝缘手套的耐压试验，需要施加8kV电压，“试验电压”选择“8kV”，开始耐压试验后测试仪将自动升压至试验变压器高压输出8 kV。仪器系统配置有绝缘杆耐压试验功能时，试品参数设定菜单中增加了“试品类型”设定项。进行绝缘杆耐压试验时，设为“绝缘杆类”；进行绝缘手套或绝缘靴耐压试验时，设为“绝缘靴手套”。

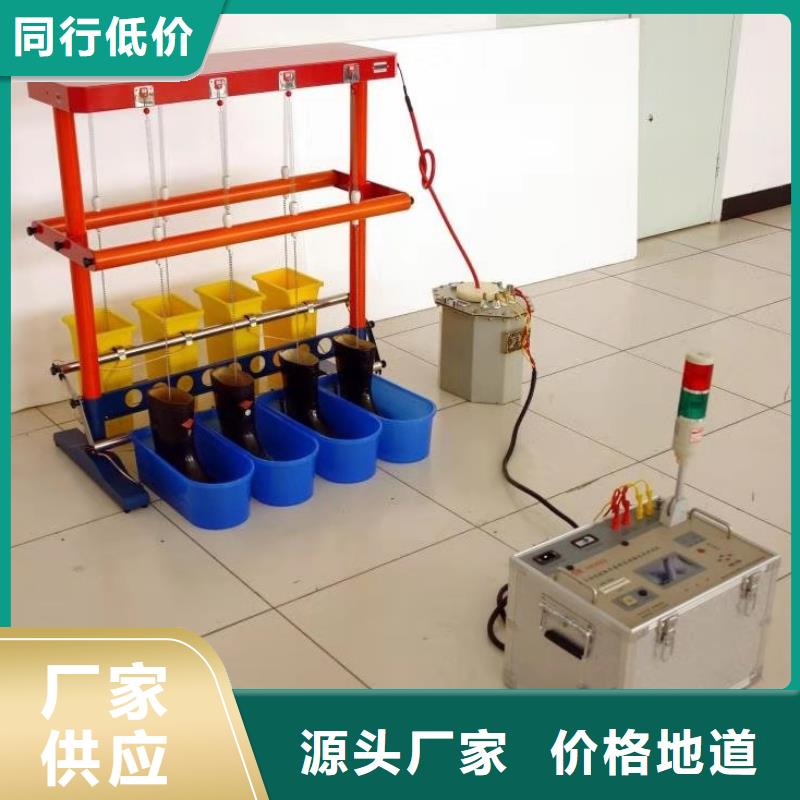

绝缘鞋手套耐压装置试验机操作说明用导线将接地端与试验室的地线可靠连接。8.2 高压试验变压器的高压输出端接在侧面红色端子高压输入端。8.3 测量装置用电源线接通220V电源，进入充电状态，“充电”、“电池电压”指示灯点亮，打开电源开关，开关中的灯点亮，无线传输旁边的指示灯1秒后开始间隙闪烁，这试验机上有8个通道的电流显示“00.00”，因还未加电流，显示应该均为“00.00”，试验机上电流显示单位为mA。.8.4 绝缘靴的安装：大的不锈钢矮盘放在地上，用自来水（使其导电）放在不锈钢矮盘上，将绝缘靴浸在水上，绝缘靴内倒入适量钢珠（铺满靴底，其高度不小于15mm），把铁链放入鞋内并接触到钢珠。8.5 绝缘手套的安装：将不锈钢桶放在托盘上，桶内装入约半桶电阻率不大于100Ω·m的水(一般用自然水即可)，在被试手套内注入相同的水,然后将手套浸入不锈钢桶中，使手套内外水平面呈相同高度，手套应有90mm的露出水面部分，这一部分应该擦干，把铁链放入手套中，使其浸入手套内的水中。九、电流脱扣机构9.1 本部分的主要功能是当电流大于试品设定泄漏（一般在15mA）电流或击穿时链条会自动动脱落,方便判断不合格试品. 9.2 分断脱扣控制器上使用12V蓄电池供电，当泄漏电流大于设定电流值时内部电路驱动电磁铁动作，链条电极随之脱落，自动拉开距离从而断开高压，由此判断不合格试品。 十、蓄电池的维护 使用中，电池电压的指示灯仅一个亮时应停止工作，及时充电，避免蓄电池放电过度而损坏。电池,长时间不用，应1-2个月对其进行一次充电，以延长其寿命。一般蓄电池的的寿命约300次。发现充满的电池很快用到电压低的现象，说明电池容量变小了，可更换电池。电池是12V免维护铅蓄电池。更换蓄电池需要打开试验机上盖，取出旧蓄电池，换上新电池固定，把旧电池上的两根引线（带插片）分别接到新电池上，注意红线接正极，黑线接负极。要保证插头良好接触。十一、充电说明试验机在高压试验前需充电。用充电器插到试验机充电插口中，通上220V电即可为电池充电，“充电”和 “电池电压”指示灯亮。随着电池电量的不断增加，“电池电压”指示灯会一个接着一个的被点亮。电池充满时“充满”指示灯亮。一般充电需2-8小时。电池长时间不用，应1-2个月对其进行一次充放电。
