电缆故障探测仪 很多用户都习惯使用此方法。是三次脉冲法测试电缆故障的一种补充方法。外接线路较为简单，但是波形分析的难度较大，只有在大量测试的基础上，有一定经验后才能熟练掌握，远没有三次脉冲法简单，但还是一种行之有效的测试方法。将仪器附带的电流取样器用信号线与主机连接后放在电缆与高压设备间的接地线旁即可。只要冲击高压发生器输出的电压足够高，故障点在此冲击高压的冲击下图六 高压闪络测试法接线图被击穿，电缆中就会产生电波反射。电流取样器将地线上的电流信号通过磁耦合取得的感应反射电波传电缆故障预定位测试主机，经过A/D采样和数据处理，并将采得的波形显示在屏幕上进行故障距离分析。图七 高压闪络法测试波形仪器的预置方法和三次脉冲法的预置一样，只是在预置时将采样方法改成高压闪络法即可。电缆类型和采样频率确定以后就可以点击“采样”键 ，进行采样等待。一旦高压发生器进行冲击高压闪络，仪器就自动进行数据采集和波形显示。屏幕上方红色波形是经过局部放大后的波形，下方蓝色波形为测试波形全貌。当采集到较为理想的波形后，便可操作“波形缩放”和位移、移动游标来标定故障距离。操作方法与低压脉冲法一致。4．波速测量不同厂家生产的电缆，尽管型号相同，因为工艺和介质配方的差异，会导致电波传播速度的差异。如果直接使用仪器给出的平均电波传播速度，会造成一定的测试误差。为了更加地测试故障距离，往往需要重新核对（测试）该电缆的电波传播速度。电波测速的方法如下：A.首先选一段已知长度被测电缆。如果此次被测电缆的长度为已知，也可以用此电缆进行测速。B. 仪器进入设置界面后，按“采样方法”后选择“速度测量键”。 选取适当的采样频率和脉冲宽度。仪器的测量夹子线接在被测电缆的芯线和外皮上。按“电缆长度”键，弹出对话框，填写电缆长度值，按“OK”键。点击“采样”键 ，仪器屏幕将显示低压脉冲开路测试波形，通过游标定位仪器将自动显示所选的电缆的测试速度。

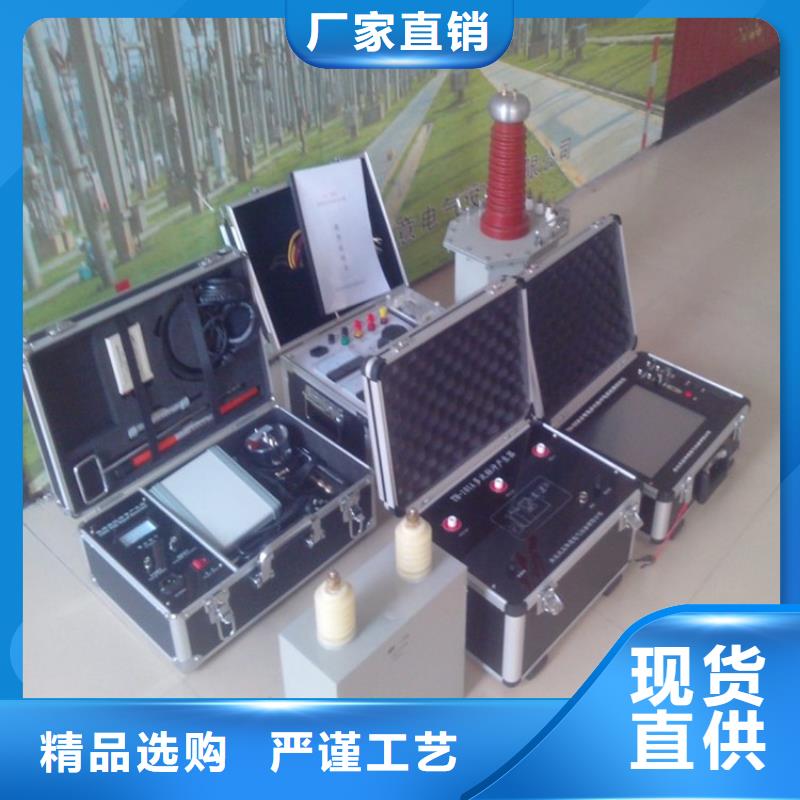

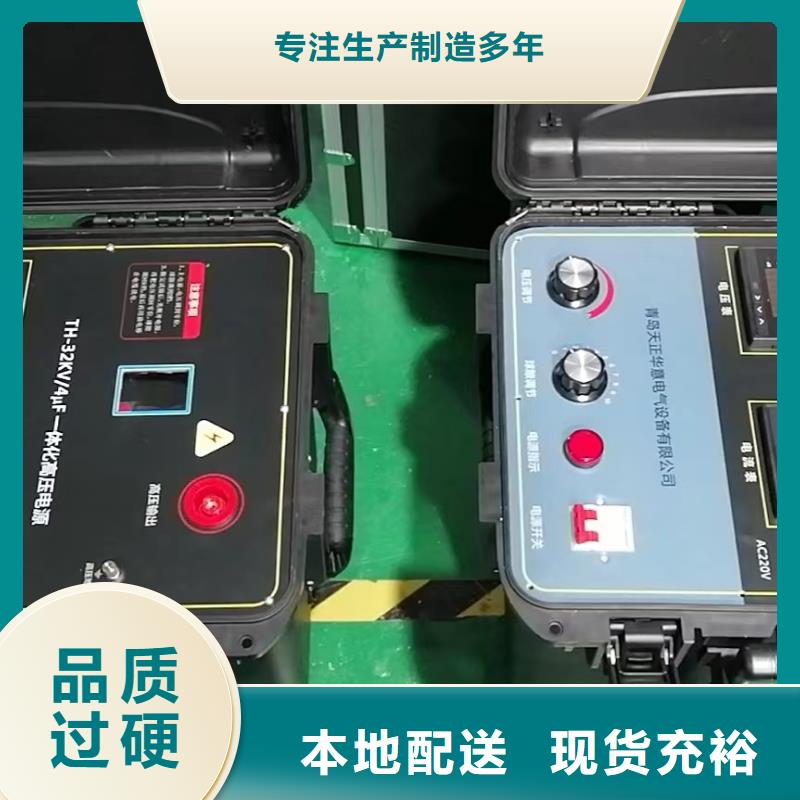

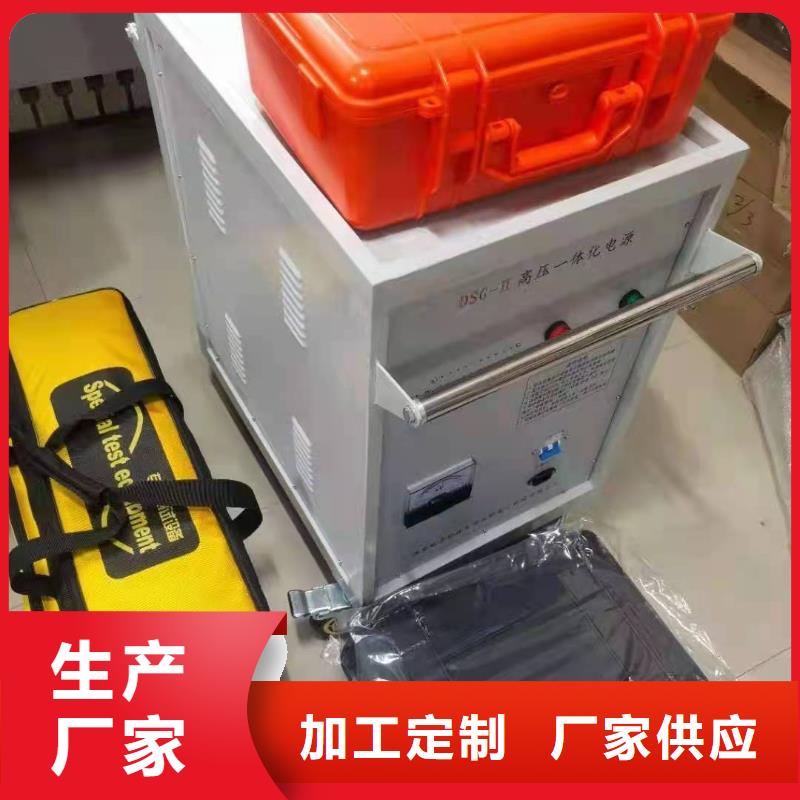

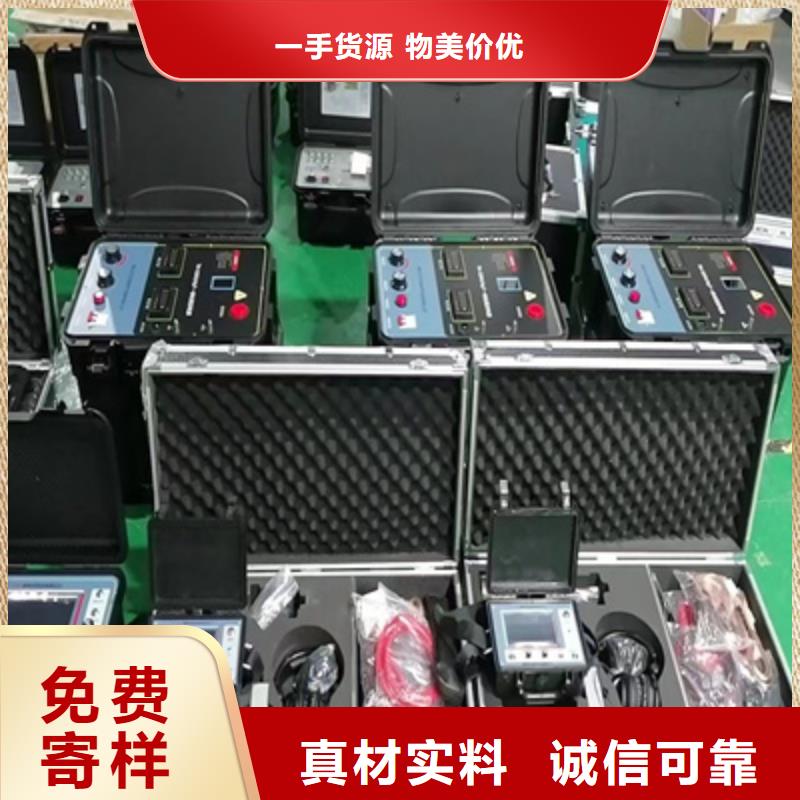

电缆故障探测仪 我公司作为电力电缆测试领域中的领跑者，在产品开发研制中不断追求完美、努力创新。电缆故障预定位测试主机是公司的又一杰作，技术达到国际先进水平，打破了国外公司在此领域的垄断，电缆故障预定位测试主机采用了国际水平的技术，所有高阻故障波形均呈现为简单的低压脉冲波形，判断故障距离轻松愉快。电缆故障预定位测试主机用于检测各种动力电缆的高阻泄漏故障、闪络性故障、低阻接地和断路故障。二、仪器功能与特点：1．可测35KV以下等级所有电缆的高、低阻故障，适应面广。2．具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。3．检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。4．超大触摸液晶屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。5．具有极的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏 6．无测试盲区。7．内置电源，可在无电源环境测试电缆的开路及低阻短路故障。三、主要性能指标：1．测试方法：低压脉冲、高压闪络、速度测量。2．冲击高压：低于35KV电力电缆。3．数据采样速率：80MHz、40 MHz、20MHz、10 MHz。4．测试距离：＞30Km。5．读数分辨率：1m。6．系统测试精度：小于50cm。7．测试电缆脉宽设有：具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形。9．能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离。10．内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作。11．工作条件：温度-10℃～＋45℃，相对湿度 90％。四、仪器的系统组成和工作原理：电缆故障测试仪系统的组成方框图如图一所示：电缆故障快测仪主要由高压冲击单元、和波形记录分析仪（测试主机）两部分组成。1、高压脉冲发生器 高压脉冲发生器是该套电缆故障预定位的能量提供部分，向外提供高压高能的电压脉冲。主要由升压变压器、高压整流二极管、充电电容、放电球隙组成。2、波形记录分析仪（测距主机）这个部分是整个仪器的大脑，负责向其他部件发送指令，协调各部件的工作，并向操作者提供人机对话的界面。它的主要功能是对测量脉冲进行高速的采样和记录，再对采集到的信号进行高速的运算分析。

电缆故障探测仪 仪器使用注意事项：1．在进行故障测试前应仔细阅读仪器使用说明书，掌握好操作步骤和仪器的接线。2．本电缆故障预定位测试主机的主要特点之一是无外接电源，设备全部由机内内置电池提供。这给仪器的使用带来很大的方便，提高了因素。机内电源电池的状态由荧屏右上方电池电量显示百分比。不足时(大约10％时)会有声音提示。在每次到现场测试电缆故障时，必须将测距主机的电池电压充足。电池电压充足以后可以保证正常工作2小时以上。仪器在使用时可接交流电源进行浮充使用。但是在进行高压闪络测试时，必须与外部交流市电完全断开。3．由于仪器在冲击闪络（三次脉冲法）状态工作时，电缆地线到高压设备间的连接地线上将产生数千伏的瞬时高压，仪器的“中央控制单元”接地线时，一定要将仪器地线直接接到系统地上而不能接在别处。否则在进行冲击高压时有可能造成仪器死机，甚至损坏仪器。4．仪器属高度精密的电子设备。非专业人员千万不要轻率拆卸。仪器有问题，请及时与经销商或本公司联系。如因人为因素造成仪器损坏，将使你失去仪器保修的权利。5.使用人员应具备高压设备操作常识，并接受本仪器使用培训。使用中应注意高压防护措施，定期对设备和高压部件检测维护。
