,天正华意电气设备(商丘市分公司)tianzh3611专业生产销售、CMrBfSku8我们实行厂家直销模式,避免了中间环节,从而确保您能够以优惠的价格购买到我们的产品。联系人:杨经理,地址:[平度市平安路2号]。

非线性电阻测试仪灭磁过电压测试装置由电压调压电路、高压升压电路，漏电流设定及检测电路，电压、电流测量电路，保护电路及电压波形的彩色图形显示等部分组成。其中，AC/DC高压升压电路能调整输出电压至需要的值，漏电流设定及检测回路能设定击穿电流，测试过程中通过LCD屏幕实时显示电压和漏电流值，当漏电流值达到或超过预定漏电流值时，测试装置将立即自动复位，并亮起超漏报警灯，蜂鸣器开始鸣叫（通过仪器面板复位按钮关闭报警灯和蜂鸣器）。测试装置具有定时复位功能，样品在要求的的试验电压作用下达到规定的时间时，测试装置具有自动复位切断试验电压功能。测试时若被测样品发生击穿，漏电流超过设定的击穿（或保护）电流，测试装置自动切断输出电压，同时声光电报警提示。原理图如下所示：图一、工作原理图四、技术指标输出电压 AC:0---5000VDC:0----5000V输出功率：2000W（变压器功率可选）精度参数：电压精度< 3 % 电流精度< 2 %漏电流范围：AC:0-100 mA（5000V）AC:0-600 mA (3500V 过电压使用)DC:0-30 mA（5000V）灭磁过电压范围：AC:0—3500V波形显示：8吋彩色LCD显示屏定时范围：基本1—180秒，（也可任意时间定制）波形数据存储：USB盘（存储容量8GB）外形尺寸：380宽*320高*260深重 量：约 23kg供电电源：AC220V（±10%），50Hz五、测试装置器外观测试装置尺寸为：380mm×320mm×260mm 前面板换分为LCD显示区域，测试、超漏和电源指示灯，AC220V输入口，高压输出口，遥控高压测试棒接口，USB存储器端口，电压调节旋钮，启动和复位按钮。仪器背面板主要有一个散热口(当功率较大时风扇自动开启，功率降低后自动关闭)和四个地脚支架组成（仪器平放时，应打开地脚支架，用于机箱内部热空气导出）。图二、测试装置前面板图 地铁直流保护测试系统 无线绝缘子分测试仪 零值测定仪 非线性电阻测试仪 感应式避雷器带电测试仪 避雷器阀片直流参数测试仪 避雷器直流参数测试仪 避雷器阀片参数测试仪 避雷器直流测试仪

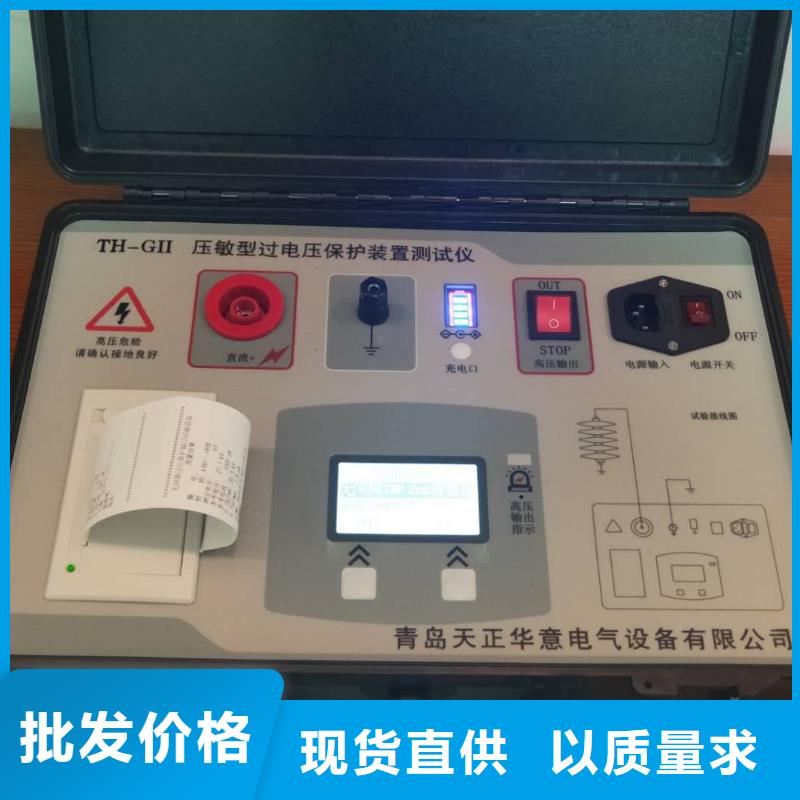

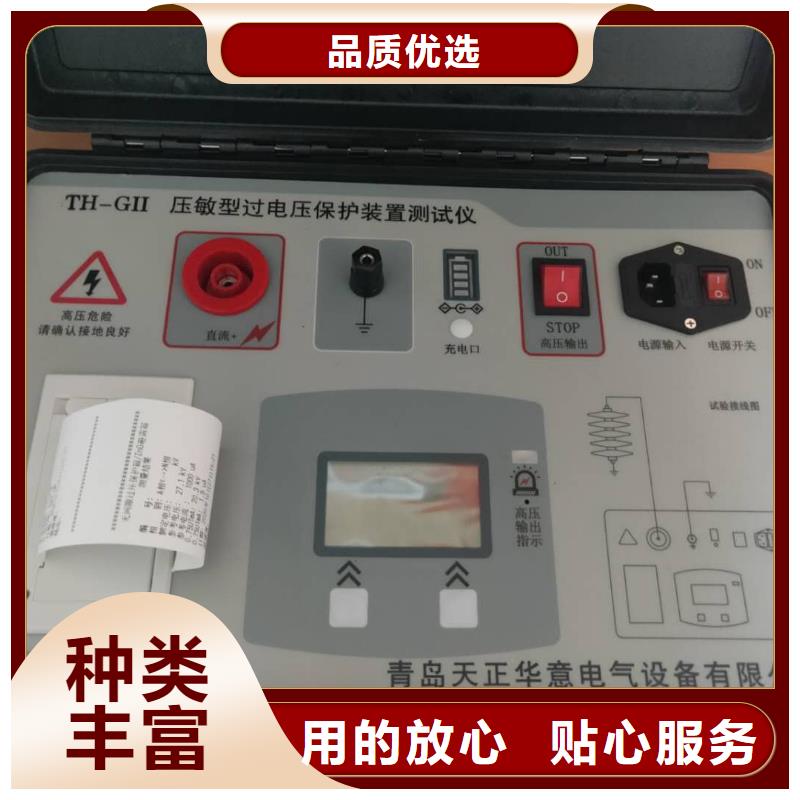

非线性电阻测试仪 现场接线及使用a开关机：将电源开关打至“ON”状态,仪器显示屏上显示开机画面（如图2）,将电源开关打至“OFF”状态，仪器关闭。欢迎使用氧化锌避雷器直流特性测试仪图2 开机显示界面b测量功能选择页面：等待2秒钟，仪器进入“功能选择”页面（如图3）。功能选择无间隙 ZnO避雷器非线性电阻ZnO阀片选择非线性电阻测仪 进入图3 功能选择个菜单项为“无间隙ZnO避雷器”测量功能，用于检测10kV及以下电力系统用无间隙氧化锌避雷直流参考电压U1mA和0.75U1mA下的泄漏电流。第二个菜单项为“非线性电阻ZnO阀片”测量功能，用于氧化锌非线性电阻ZnO阀片在直流参考电压U10mA和0.5U10mA下的泄漏电流。第三个菜单项为“时间设定”，可用来设定仪器的日期和时间。日期和时间掉电不丢失，无需每次开机都重新设定。页面底部左边是“选择”字符，指显示屏下方左边的按键为“选择”功能，按下后将在上述三个菜单项间循环切换。页面底部右边是“进入”字符，指显示屏下方右边的按键为“进入”功能，按下后将根据菜单项功能进入对应的功能页面。4.3 “无间隙ZnO避雷器”测量功能图4 无间隙过电压保护器或氧化锌避雷器试验接线示意图当菜单项在“无间隙ZnO避雷器”项时，按功能键将进入“无间隙ZnO避雷器”测量功能，见图5 直流测量无间隙ZnO避雷器退出 进入图4 直流泄漏电流测量界面确定加直流高压？确认试品接线对应退出 进入图5 直流泄漏选择界面注意事项：（1）在开始测量前应将面板上的“高压输出”开关打至“OUT”状态，否则仪器无法输出高压；（2）开始测量前，应确认接线正确，接地良好，以免发生电击事故。（3）10秒内无操作，仪器自动返回上一页面。测量输出高压时，仪器伴有LED发光和蜂鸣器声响提示，测量完毕，显示出所有测量结果，即直流U1mA下的电压及U1mA/0.75倍电压下的直流泄漏电流值，测量完毕，显示测量结果，如图6所示。按左侧功能键可打印测量结果，按右侧功能键可退出本次测试。

非线性电阻测试仪主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80% RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10% 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果；五、工作原理：六、面板布置:七、操作步骤:1、先把消谐器分别用测试线夹与仪器后面板上接线孔按颜色相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接，音频线与接地体相连；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；灭磁及过电压性能测试仪励磁系统的灭磁及过电压测试仪励磁系统灭磁及过电压测试仪励磁系统灭磁过电压性能测试仪励磁系统灭磁及过电压性能测试仪发电机灭磁过压保护装置灭磁过电压测试装置发电机综合特性测试仪灭磁过电压和耐压测试仪灭磁过压直流特性测试仪
