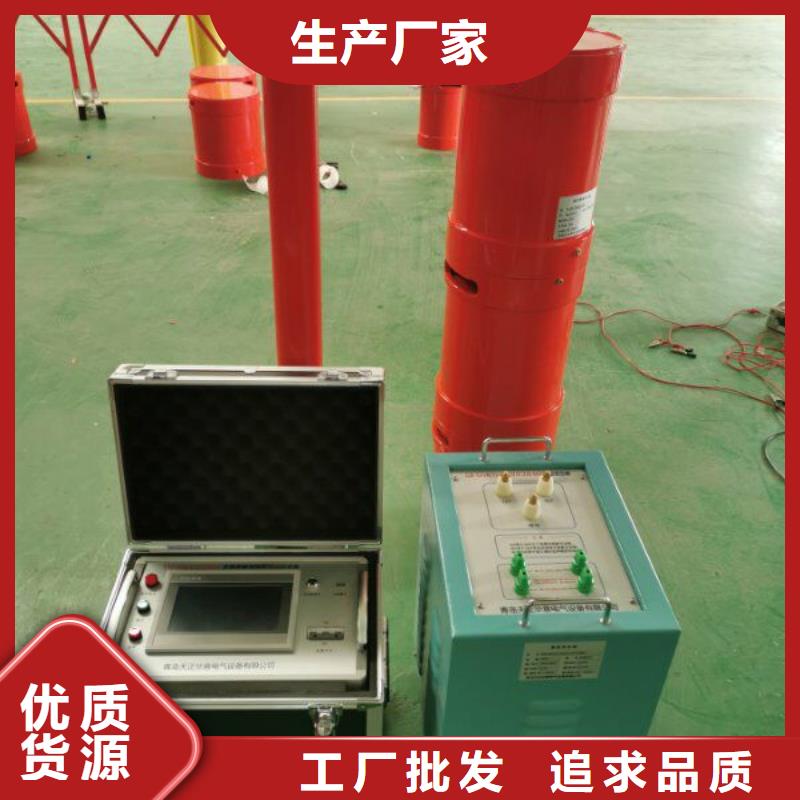

变频串联谐振耐压装置主要部件的技术规范及性能变频电源控制箱THBP2.5kVA/220V/380V 1台7.1.1 技术参数 7.1.1.1 输入工作电源： 单相220V或三相380V±10％，50Hz。输出电压和电流： 0～400V，电流7A。7.1.1.3 输出频率：30～300Hz，频率调节细度0.1Hz，不稳定度＜0.05％。额定输出容量7kVA7.1.1.5 外形尺寸和重量：360×230×320mm；15kg性能特点7.1.2.1 参数设置：可对试验电压、耐压时间、试验模式、试验电流、等参数进行设置或选择。7.1.2.2 试验模式：手动试验模式、自动试验模式a、手动试验模式：具备升压、调谐（含手动、自动）、降压（手控自动）功能等。b、自动试验模式：进入试验状态后，自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。7.1.2.3 保护功能及其信息提示：具备高压过压、低压过流保护，以及失谐保护、零位、放电保护等多重保护功能。7.1.2.4 数据存储功能：试验结果保存、回查等。a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，可将参数保存在存储器中，该存储器为非易失存储器，可保存200次试验记录。b、数据查询：可将已保存的试验结果数据显示到屏幕上。7.1.2.5自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1％。7.1.2.6 调频范围设定：调频范围可设为20～300Hz。7.1.2.7 过压保护功能：软件过压保护值，丰富的高压过压保护功能，更具性，有效保护人身、设备及试品的。7.1.2.8过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置7.1.2.9击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿7.1.2.10断电保护：试验电源断电后，装置能快速保护

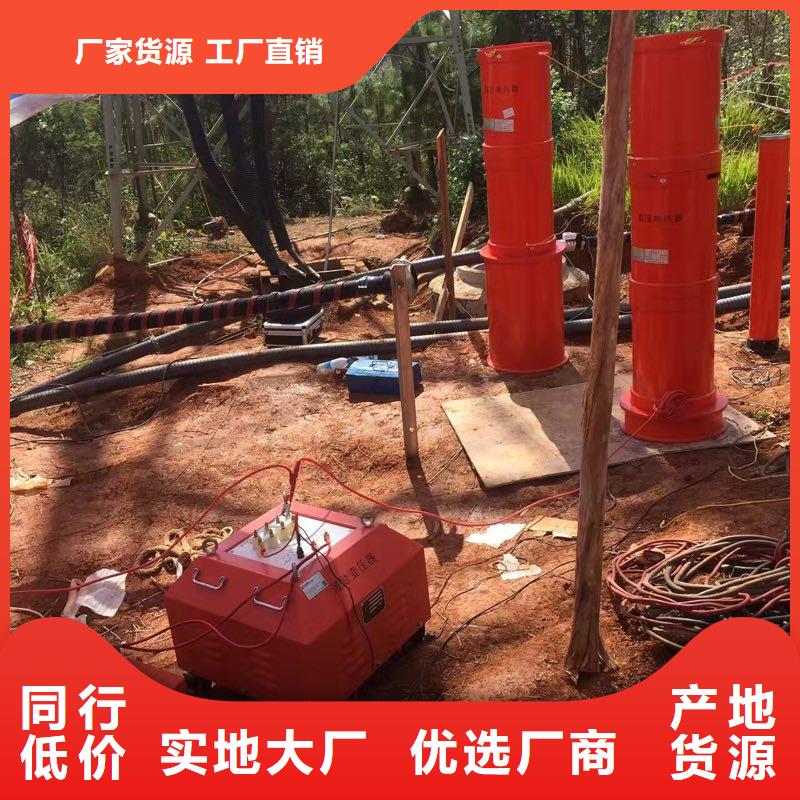

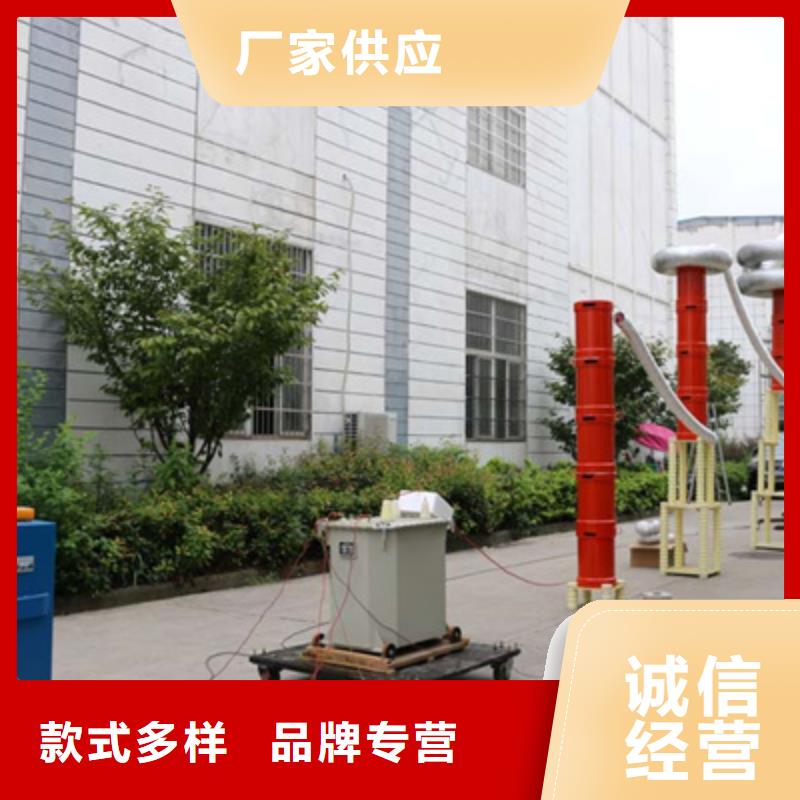

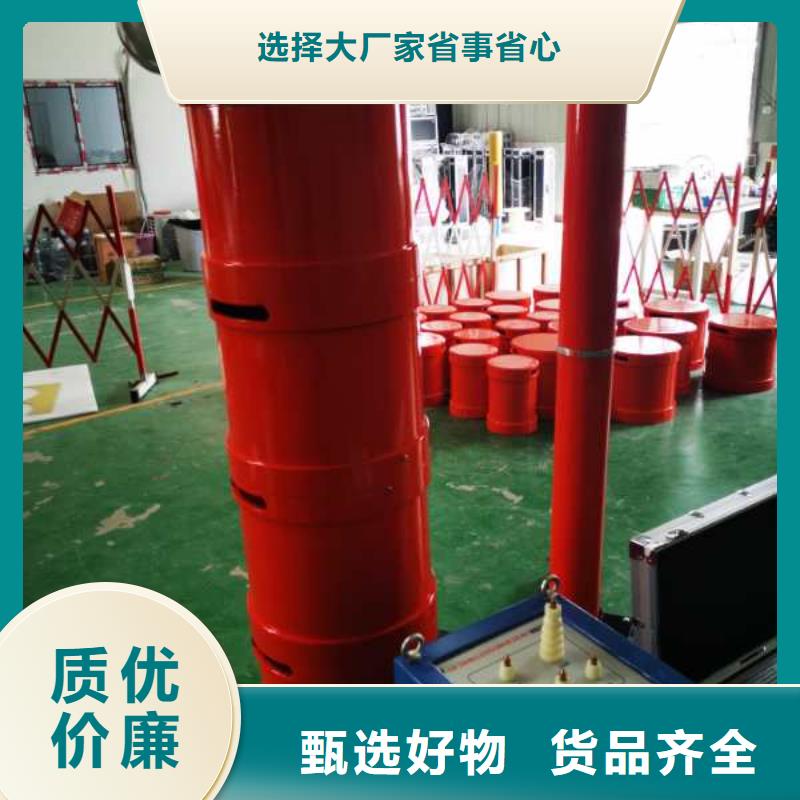

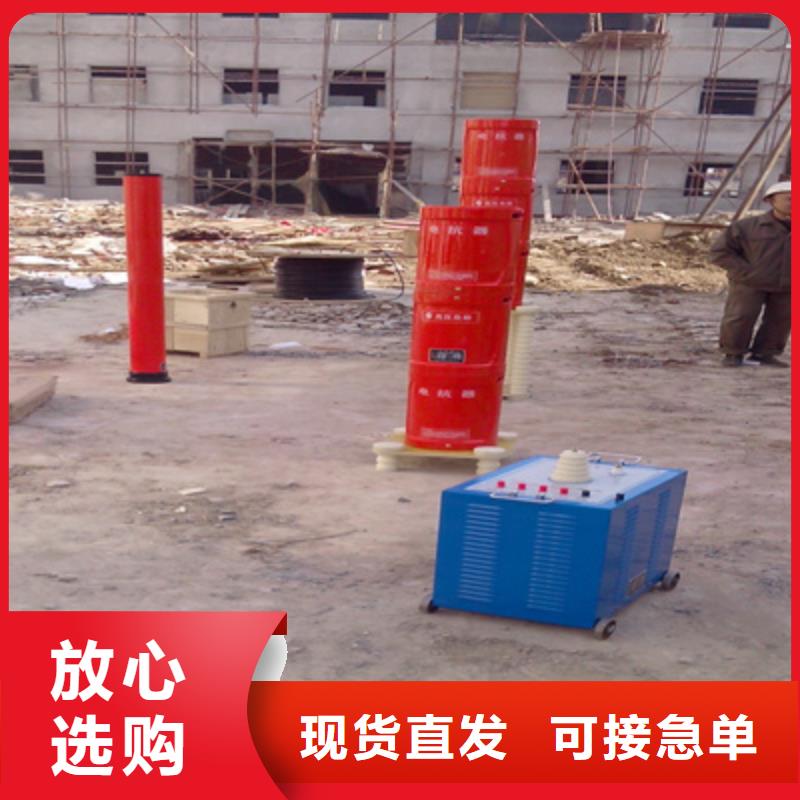

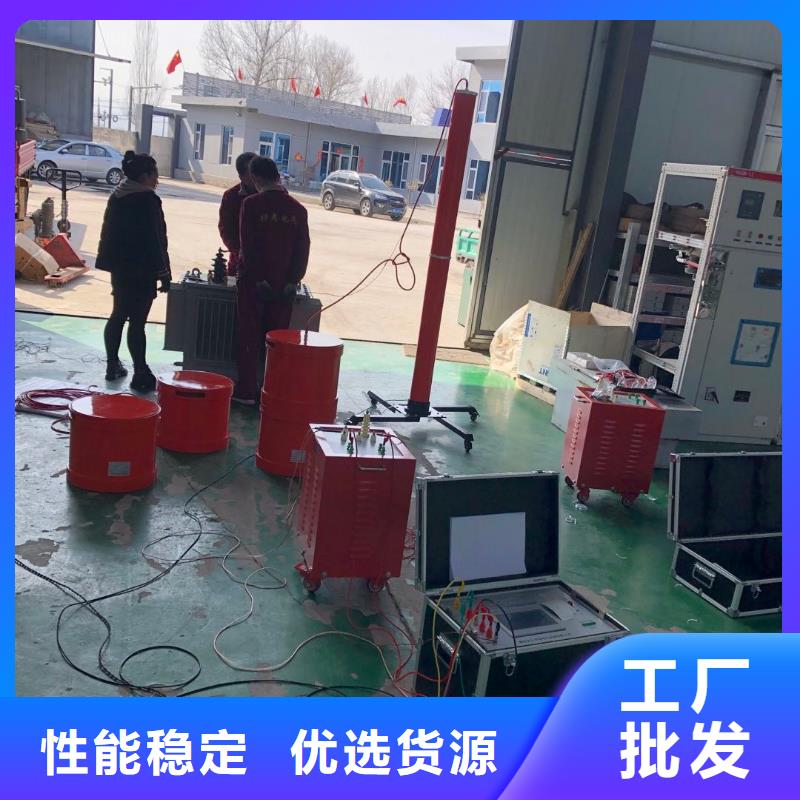

变频串联谐振耐压装置 装置容量确定满足300mm2,110kV 电缆交流耐压试验，长度1km，电容≤0.139uF,试验频率30~300Hz,试验电压U≤128kV。频率取34Hz试验电流 I＝2πfCU试 ＝2π×34×0.139×10-6×128×103＝3.8A对应电抗器电感量 L＝1/ω2C＝157H设计十节电抗器，将十节电抗器五节串联二组并联使用,则单节电抗器的参数为54kVA/27kV/2A/63H，装置总容量为540kVA。验证：1.满足120MVA/110kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。使用电抗器六节串联，此时电感量为L＝63＊6＝378H,试验频率f＝1/2π√LC＝1/(2×3.14×√378×0.02×10-6)＝57.9Hz。试验电流I＝2πfCU试 ＝2π×57.9×0.02×10-6×160×103＝1.1A。2.满足300mm2,10kV 电缆交流耐压试验，长度10km，电容≤3.7uF,试验频率30~300Hz,试验电压U≤22kV。使用电抗器十节并联，此时电感量为L＝63/10＝6.3H,试验频率f＝1/2π√LC＝1/(2×3.14×√6.3×3.7×10-6)＝32.9Hz。试验电流I＝2πfCU试 ＝2π×32.9×3.7×10-6×22×103＝16.8A。3.满足300mm2,35kV 电缆交流耐压试验，长度4km，电容≤0.76uF,试验频率30~300Hz,试验电压U≤52kV。使用电抗器二节串联五组并联，此时电感量为L＝63＊2/5＝25H,试验频率f＝1/2π√LC＝1/(2×3.14×√25×0.76×10-6)＝36.5Hz。试验电流I＝2πfCU试 ＝2π×36.5×0.76×10-6×52×103＝9A。结论：装置容量定为540kVA/270kV/27kV，分十节电抗器，电抗器单节为54kVA/27kV/2A/63H，使用电抗器组合能满足上述被试品的试验要求。

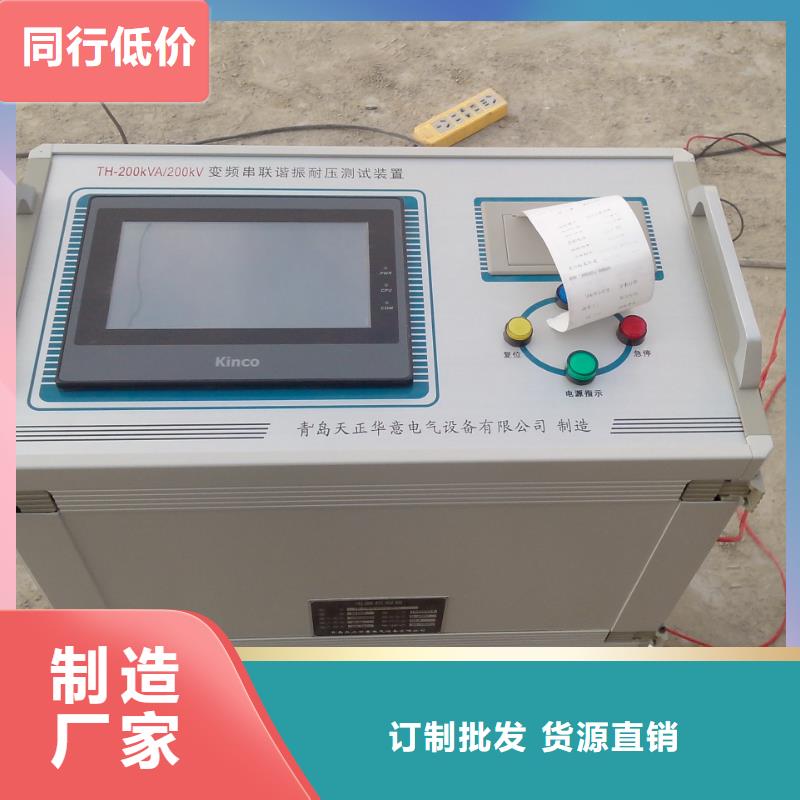

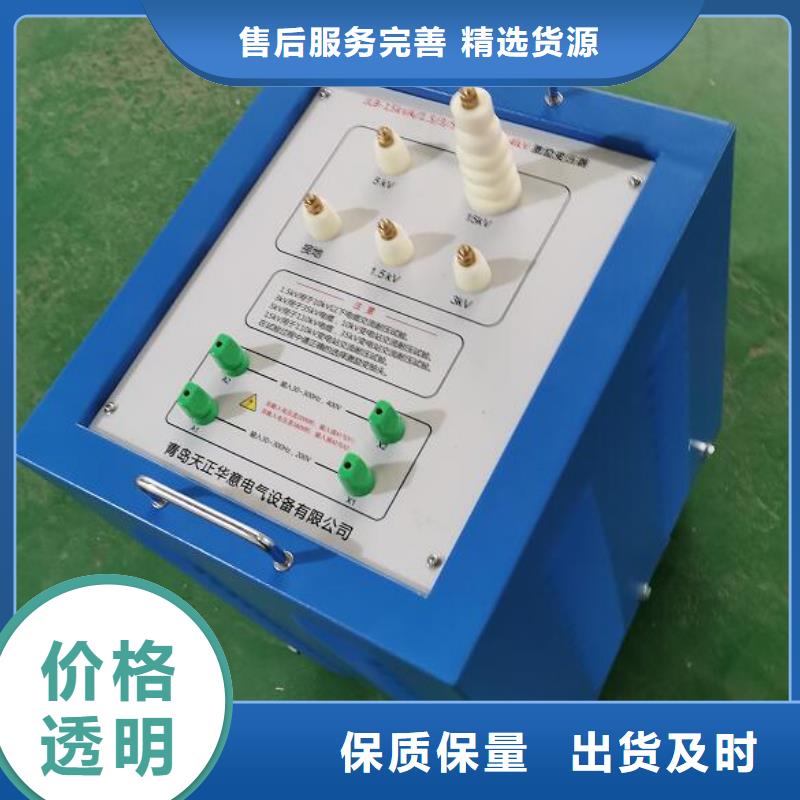

变频串联谐振耐压装置?电源开关：负责计算机部分的电源供给或断开。?复位：负载失谐、变频源过热以及其它保护动作后的故障复位。?停止：发生紧急情况的应急中断按键。?分压器信号：用于接入分压器低压臂，电压100V，输入阻抗 100M。 ?接地：用于系统接地。?液晶显示器：用于系统各参数、波形、菜单等的显示。?USB：用于上传试验数据。?输入：当电源为3相220V/380V时接A，B，C三相，当电源为220V时，接输入A，C两相，可以正常使用，但输出功率减半。?输出：变频电源输出至激励变压器输入。1.3.接通电源操作箱在上电后合上“电源开关”， 液晶点亮显示。注意：仪器两侧开孔处的风扇在运行则表示表示仪器内部功率器件正常工作。否则表示仪器内部过热或上次试验时没有复位。此时应该切断电源，将仪器置于通风处静置1小时左右，待内部适当降低温度后再启动电源。当风扇经常性的不启动时，建议立即与厂家联系。当设备出现不可恢复性故障时，请不要自行拆卸仪器。1.4.触摸屏显示器：调频电源的控制屏幕为全触摸屏，你只需要在屏幕上要操作的位置轻轻点击，即可以进行操作。
