对介质损耗测试仪产品还心存疑虑吗?观看这个视频,我们的专业团队将为您详细解读产品的特点和优势,让您信心倍增。
产品参数
产品价格555/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量5
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率6
工作温度45
范围服务网络覆盖西藏 拉萨市、昌都市、阿里市、林芝市、那曲市、日喀则市、山南市等区域。
天正华意电气设备(西藏分公司)tianzh3611,厂家每年都不断研发新的产品,产品质量和性能,确保我们的在市场上具有竞争力。实力大厂售后无忧,联系人:杨经理,地址:[平度市平安路2号]
介质损耗测试仪、CVT变比测试仪器高压线的芯线红夹子接CVT的上端,母线拆地。CVT下端接地,低压线红黑夹子接二次绕组,注意:如果测试角度接近180度,应将红黑夹子颠倒。(见图18)图186、反接线低压屏蔽测量(见图19)测量方式选择“M”.图197、小电容试品的接线对于小电容,空气湿度较大时,其tgδ受其表面状态影响,介损测量值异常且不稳定。此时可采用屏蔽环吸收试品表面泄漏电流,其屏蔽电极在正接法时接地,反接法时接Cx的屏蔽层;此方法有可能改变被试设备内部的电场分布而影响tgδ;标准电容器和标准介损器均采用此接法。8、部分设备的接线方法可参考第九节《参考接线方法》七、注意事项1.本仪器只能在停电的设备上使用;接地端应可靠接在接地网;仪器尽量选择在宽畅,可 靠的地方使用;2.被试设备从运行状态断开高压引线转为检修状态,并对其清扫,初步绝缘试验良好后,方可利用该仪器进行试验,以防被试设备绝缘低劣,使仪器在加压过程中损坏;3.根据设备的安装情况确定采用那种接线,并在相应的菜单选项中选择其接线方法;4.根据不同设备正确选择测试电压等级,并在相应的菜单选项中选择所需电压;5.测试过程中如遇危及的特殊情况时,可紧急关闭总电源;6.断开面板上电源开关,并明显断开220V试验电源,才能进行接线更改或工作结束;重复对同一试验设备进行复测时,可按下复位后,重新测量,也可以在上一次测试完成后选择重复进行;
介质损耗测试仪时间设置从主菜单左上角的“时间设置”小方格直接点击进入时间设置子菜单(如图5—4)。栏是年、月、日,第二栏是时、分、秒;需要调整哪项数值,只需点击对应后面的数字,即可弹出一个虚拟数字键盘,从键盘输入需要修改到的数值即可。如键盘挡住需要修改的项目点击键盘右下角的“关闭”即可关闭键盘。用户调整完成后按“保存并退出”键即可保存并返回主界面。如不想保存本次修改数据,可点击“放弃并退出”即可保留原来的时间数据部保存本次修改值。图 5-4六 参考接线(具体接线请参阅相关规程)注意:1、高压必须为正弦波,使用串联谐振的方式提供高压。2、在启动之后的测试过程中请保持高压电压稳定以及频率固定不变,否则将会导致测试结果不正确。3、有高压时,严禁人员接触测试主机。4、测试完成后确保高压已经断开,并使用放电棒或接地线触碰高压盒验证没有高压之后才允许拆测试线。

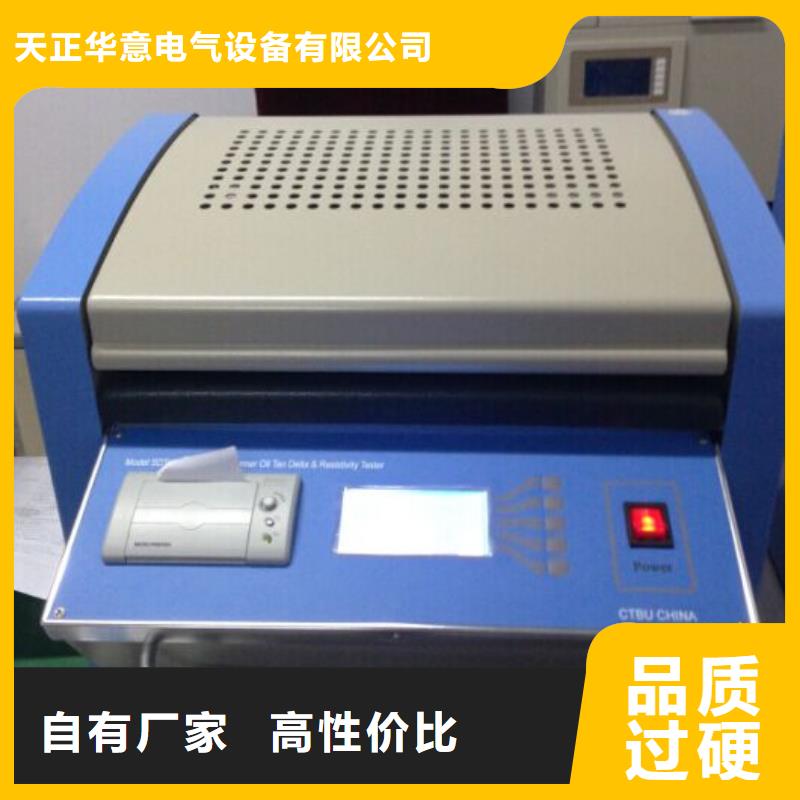

介质损耗测试仪介损测量试验电压同时加在仪器内部标准电容器及油杯加压极上,测量电路对这两路信号进行PGA等控制后对两通道信号进行同步AD采样,将数字信号送DSP(数字信号处理器),DSP对其进行滤波、FFT等运算后计算出tgδ、C x 、ε等参数,送主控CPU。?体积电阻率测量直流高压试验电压加在油杯加压极上,经过测试回路,产生一微弱电流信号,该微弱电流信号经测量电路放大后送进AD采样,将数字信号送DSP(数字信号处理器),DSP对其信号进行处理,计算出Rx、ρ等参数,送主控CPU。4.名词解释?试验源为AC tgδ :油样介质损耗角正切值;Cx :油样油杯的电容值;εr :相对介电常数,是根据电容值换算而得到的;?试验源为DCRx :油样的绝缘电阻;ρ :油样的体积电阻率,是根据绝缘电阻换算而得到的;基于上述两种不同的试验电源对油样有不同的极化效应,因而重复测试时,中间必须有足够的放电时间!否则数据不可靠!五、主要技术指标1使用条件-15℃∽40℃RH<80%2电 源AC 220V±10% 频率无限制3交流高压输出400V∽2200V ±2% 每隔100V 50VA4直流高压输出200V∽600V ±2%5温控感应炉功率500W6温度控制范围 功能:用于校准时钟、日历,此时钟在停电后会继续运行。 b)功能:用于查询以前实验的存储数据结果。c)功能:用于设置恒温温度及介损测试电压。d) 功能:不加热直接进行介损测试。
