发电机特性综合测试仪 以下为三相电机三个绕组自比被测试定子三相绕组波形黄色（A-B相）、绿色（B-C相）及粉色（C-A相）重叠显示在一起，计算机自动比较其差值及面积差值，确定线包匝间与否。4、工频耐压和泄漏电流测量该项目之前，同样需要测量本底泄漏电流，再将相同的工频高压加到被试电机绕组与外壳之间及相与相之间、并测量产生的泄漏电流，扣除本底后作为结果显示，并根据设定的上下限值自动判断合格与否。按下停止按钮结束本次测试。工频耐压测试：三相对地。工频电压及泄漏电流采用数字式仪表5、堵转测试电机在静止情况下，给电机接线端突加一参数设定值附近的低电压（根据电机额定电压不同则堵转电压也不同，一般为额定电压的1/4，堵转电压用50-170V），电机将由静止启动并且加速，测试系统在电机启动之前或在极低转速下测量加到电机端的电压、通过的线电流、有功功率及电源频率，并根据标准参数中规定的电压值对所测数据进行线性修正，计算功率因数和电流不平衡度，所有数据均显示于屏幕，根据标准参数自动判断合格与否。完成上述内容后，电机自动切换到空运转状态。6、空运转此项目不进行数据测试及显示，可多路同时进行通电运转，时间到可转入空载测试。7、空载测试被试电机在空运转状态下连续运转至损耗稳定后，自动将测量回路依次切入正在做空运转的电机线路上，测取该台电机空载下的电压、电流、功率、频率，根据标准参数中规定的电压值对所测数据进行线性修正，计算功率因数和电流不平衡度，所有数据均显示于屏幕，根据标准参数自动判断合格与否。完成上述内容后，电机自动断电。堵转及空载采用型 高精度数字测试仪,外形如下：

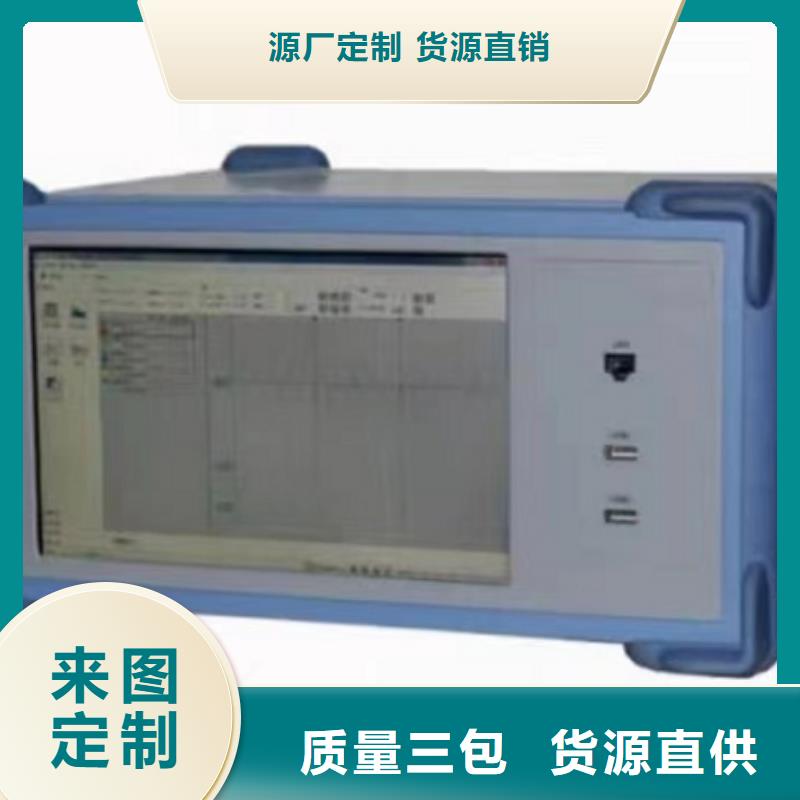

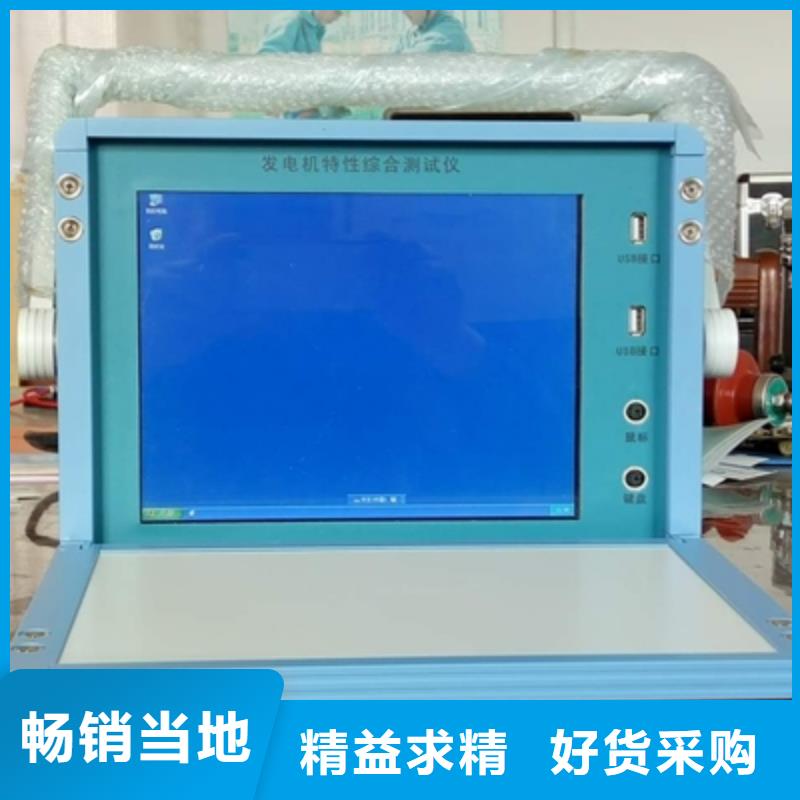

发电机特性综合测试仪录波仪是集成了故障录波、电气试验、综合电力监测功能的便携式仪器，内置高性能的处理、采集、运算和通讯组件，实现了先进的数据处理能力，可用于电力系统各个环节的稳态测量和暂态记录分析。录波仪是本产品系列的第4代版本，采用QT编制的全新软件界面，实现了录波、试验、监测的功能集成，增加了部分电气试验项目，并着重强化长时录波功能。配套的上位机软件，具备与录波仪相同的软件界面，可经由局域网与录波仪连接，实现仪器功能的远程扩展，具备与录波仪本机基本相同的功能，包括监测、录波、试验、设置等等。录波仪主要功能包括：故障录波：按预定义的故障判据监测实时信号，在出现故障时启动波形录制，同时通知上位机。此功能可用于电力系统关键设备的运行监测，用于故障的捕捉、诊断。实时监测：录波仪接入了16路开关量、32路模拟量。实时显示波形、谐波、矢量图，并实时计算模拟量有效值、派生量（频率、有功、无功、零序、负序等）。模拟量波形可实时传输至上位机。长时录波：长时间连续记录模拟量、开关量波形。长可记录31天，可选采样频率为10kHz。发电机总启动电气试验：可以完成新机组或大修后的电气试验项目，提高了测量精度和数据处理能力，实现电气试验的自动化。试验项目包括发电机空载试验、短路试验、频率特性、进相试验、甩负荷试验、转子交流阻抗、同期装置校验等，以及励磁调解器的各项试验，例如阶跃试验、灭磁试验、零起升压试验等。

发电机特性综合测试仪在设置页面中，可以选择窗口显示的参量（32路模拟量，24路派生量，16路开关量）。?在此页面下可以进行“模拟量录制选择”，“开关量录制选择”的勾选以及“记录间隔”的设置。?记录文件项可将记录文件存到指定的一个文本文件中，启动自动记录功能，程序按设定的记录间隔周期地记录参量值。?无论是否启动自动记录功能，点击“记录当前数据”按钮，用户都可以随时记录一点数。当前数据将被记录在记事本文件中，记录总点数显示在窗口上方的“已记录数据”的显示框内，此点数的记录只限本次“实时列表”页面的已记录数数据的点数，关闭当前页面“已记录数据”的数量将置零。?点击“打开记录文档”将显示记录参量值的数据内容，在记事本文件中可以对记录的数据进行保存/打印等操作。5.3.2 实时波形点击“在线监测/实时波形”进入“实时波形”页面，如图9所示：图9?参量列表：分成波形、有效值、开关量状态，列出当前的数据文件对应的参量列表，单击参量名前的图标可以在子窗口中绘制/隐藏该参量。?统计窗口：分成波形、有效值、开关量状态，列出当前前的子窗口（数据窗口）的数据文件对应的参量信息。对于模拟量波形、模拟量有效值，派生量有效值、派生量波形显示的信息包括名称、代号、单位等，包括参量的值、小值、光标所在点对应的数值。对于开关量，除名称、代号外，显示开关量动作曲线，以及光标所在点的状态。?改变曲线颜色：单击参量名称下方的颜色区，会弹出颜色选择菜单。?显示工具条：游标的相关信息在操作栏显示，其中“频率”值，即是时间差的倒数。游标的移动方法为鼠标左键拖曳。在游标线上双击可选择焦点游标。如果在操作栏上选择了“锁定游标”，则在横轴（时间轴）放大/缩小时，游标保持其原有时间点，此时游标可能被移出画面。如未选择“锁定游标”，则游标相对画面保持不动。在Y轴（纵轴）方面，曲线有两种显示方式：分轴、同轴。分轴：每个参量有独立的基线、比例值，可以单独在画面上纵向移动，可以单独放大、缩小。基线在画面以点划线表示，与曲线颜色一致。同轴：所有参量使用统一的纵轴坐标（标幺制或有名值），零点、比例值是一致的。
